參數明細：

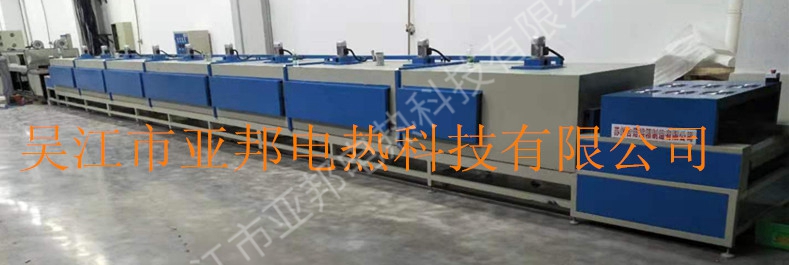

設備名稱： | 電熱鼓風隧道烘干箱鐵氟龍式 | 電器控制箱位置： | 箱體頂部 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
設備型號： | YB-SD-TG | 工作溫度范圍： | 室溫+10~250℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
使用電壓： | 380V/N+3+地/50HZ | 控溫精度： | ±1℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
加熱功率： | 80KW/分2檔位控制（實際情況） | 溫度均勻性： | ± 3℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
鼓風功率： | 370W/380V4組 | 客戶常用溫度： | 220 ℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
機臺結構概述及客戶要求 本產品采用工作室熱風循環加熱方式。采用渦輪式強壓水平送風方式、保證工作室的溫度均勻性，加熱元件安裝在烘箱工作室左右風道內。隱蔽式，循環電機安裝烘箱頂部進風口處，可以讓電機壽命延長，進出料口采用氣缸式升降門和耐高溫硅橡膠門簾和不銹鋼擋板防止熱源流出、 線體分3個部分。進料區、烘干區、出料區、門口高度可調節尺寸為200mm（實際情況、待定） 產品在加熱室保持1小時的干燥時間。（實際情況、待定） 為了防止產品、傾、斜、倒制作相應的夾具。待定 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
規格尺寸： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
加熱箱有效內尺寸： | 14000×1000×200 | 長L×寬W×高H（mm） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
傳送帶尺寸： | 16000×1000× 地面到傳送帶平面的高度 750 | 長L×寬W×高H（mm） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
整機外形尺寸： | 16000×1300×1600機臺整體高度 出料口500、進料口1000mm、.（含風冷區待定） | 長L×寬W×高H（mm） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
箱體外壁材料： | Q235A3碳鋼冷扎板 板金折彎焊接鉚釘拼接。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
箱體工作室材料 | SUS不銹鋼鋼板 板金折彎機床沖孔。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
箱體機架材料： | 50*50-Q235方管 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
箱體腳架材料： | 50×50方管 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
底部固定： | 采用8個可調整、滑輪定位腳。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
保溫層厚度及材料： | 100K級高密度硅酸鋁纖維填充（保溫層厚度為100mm）。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
外箱涂裝材料 | 防銹處理后，表面覆環保錘紋漆，顏色客戶可指定，建議藍白。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
門制作方式: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
門： | 采用氣缸式升降?；驒n板。硅膠簾、 前后門可自控、進料和出料、 以光感、進出料根據時間來控制、以光感控制進出升降門、 四周采用耐高溫硅橡膠加以密封。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
傳送動力系統： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
傳送動力： | 采用變速電機。數量為1臺（功率待定） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
變頻器： | 速度范圍：12M/min 。（實際情況、待定） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
傳送帶： | 采用不銹鋼板鏈，網鏈、鐵氟龍網鏈、（是否沖孔）沖6-8-10-13毫米孔徑 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
進氣及排氣： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
進氣： | 4個孔徑60mm。位置在循環電機旁，作為冷風補償進風。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
排氣： | 2個孔徑100mm，位置在頂部，可調節式、安裝強排抽風機有效的將廢氣排放到車間外 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
循環系統： |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
鼓風方式： | 渦輪強壓循環運風 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電機裝置： | 4臺370W/380V長軸電機安裝箱體頂部 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
風輪材料： | 合金風輪 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
風輪尺寸： | 100*230mm?；?00*320mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
加熱系統： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
加熱元件： | 采用覆套式不銹鋼復合式發熱器 (SHEATHED HEATER)無塵化I型不銹鋼管狀電熱發生器，總？？件，加熱元件總功率80KW，分1組加熱開關，連續使用壽命可達5萬-6萬小時以上 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
加熱元件數量： | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
測試時須知：測試點應距離內壁材料至少100毫米，距離門簾至少120毫米。測試時間應在到達溫度（恒溫狀態）后至少10-15分鐘。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電器配置: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.溫控儀： | 廈門宇電208型號微電腦智能數顯/溫控儀,SSR固態模塊輸出、控溫精度±1℃，帶PID調節，自動恒溫。帶有熱電偶測溫探頭，使用方式詳見產品說明書。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
（1). 超溫保護儀 | 采用XMTD7000-720W超溫保護儀?？捎行Х乐怪骺乇硎ъ`或測溫不準引起的產品損 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.時間設定裝置：
| HS48S-99.99定時裝置，需人工開關，當溫度到達所設定溫度 時即開始計時，當時間到達所設定時間范圍后即切斷加熱電源。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3.電流表 | 安裝電流表?？呻S時監控電流是否正常。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4.時間報警裝置： | APT/AD16型聲光報警裝置，設定時間結束報警提示。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5.控制電路電壓： | 220V / 50HZ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6.測溫裝置： | 2支不銹鋼鎧甲 K型溫度傳感裝置，測溫精確±1%FS。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7.保護系統： | 斷路保護，電機過載保護，接地保護。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品附件說明： |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品制作周期： | 加工時間15個工作日+運輸/安裝/調試2-4個工作日。（實時情況） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
隨機備品： | 使用說明書，電器元件說明書，保修單，合格證各一份。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
保修范圍： | 產品整機保修一年（除人工損壞）包含所有電器元件。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
報價及付款方式： |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
運費以及稅率： | 價格含稅票，含運費，交貨地點為地區客戶指定地點（不含上樓）。 客戶地址： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
需方需配合事宜： A.提供烘箱卸車及安裝就位吊裝工作的叉車/行車； B.按我方提供的土建圖紙作好烘箱基礎土建工作； C.提供電源至供方設備控制柜空氣開關處。
如您所烘烤物品帶有揮發性氣體或者腐蝕物體產生，請加以詳細說明，必要時要加裝防爆 裝置或者采用耐腐蝕性材料制作。嚴禁直接烘烤酒精等易燃易爆物品！ 或者和我們技術部門聯系： 15806258953 0512-6333 9001 您如果需要更詳細的參數資料和單個產品報價請聯系銷售部門傳真： 0512-6333 9061 或者發郵件 Email：[email protected] 我們會在24小時內給予答復！ 感謝您對我們產品的關注，期待與您的合作！ 隧道/流水線烘箱-產品規格參數：
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
